Generacija 3 CXM-22

STANDARD GEN 3

Pošaljite upit

Preuzimanje datoteka

Opis

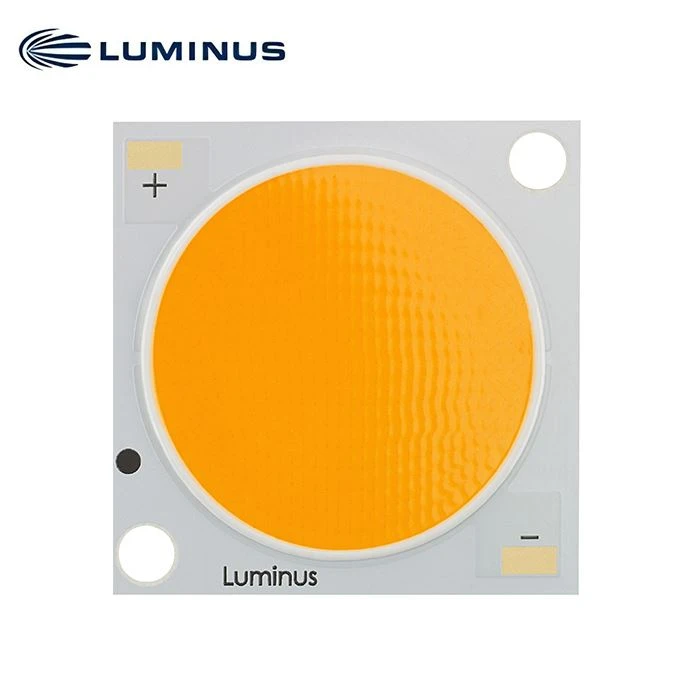

Generacija 3 CXM-22 COB polja Bijela LED

Luminus Chip-on-Board (COB) LED serija nudi kompletno rješenje klase rasvjete dizajnirano za aplikacije osvjetljenja visokih performansi. Izbor pokriva širok raspon lumena od manje od 400 lm do preko 10 000 lm, sve glavne temperature boja i može dati prikaz boja veći od 97 na 2700 K i 3000 K i R9 jednak 95. Ova otkrića omogućavaju inženjerima i dizajnerima rasvjete da razviju rješenja za rasvjetu, maksimalnu svjetlinu i ukupnu efikasnost.

Karakteristike
• Tipičan visok izlaz lumena i efikasnost
• Preko 8,280 lm, 148 LPW @ 3000K, 80 CRI, Tj=85ºC
• Preko 9,420 lm, 168 LPW @ 5000K, 70 CRI, Tj=85ºC
• CCT 2700K, 3000K, 3500K, 4000K, 5000K i 6500K
• CRI Ra 80 ili 90 min. u svim bojama (osim 6500K)
• R9 do 90 min. CRI 98 tipičan za 2700K, 3000K, 3500K i 4000K
• 3 SDCM tačnost spajanja boja
• Odlična ujednačenost optičke emisije i postojanost boje iznad ugla
• Izuzetna dugoročna stabilnost boje
• Toplotna provodljivost pakovanja veća od industrijskog prosjeka
• Ekološki prihvatljiv: usklađen sa RoHS i REACH-om

Prijave
• Arhitektura i specijalnost
• Ulična rasvjeta
• Osvetljenje parkinga i prostora
• Osvetljenje tunela

Boja Temperatura, CRI i R9 Vrijednosti

Boja Temperature	XX Vrijednost	CRI	R9
3000K, 4000K, 5000K, 6500K	70	>70	-
2700K, 3000K, 3500K, 4000K, 5000K, 6500K	80	>80	>0
2700K, 3000K, 3500K, 4000K, 5000K	90	>90	>50
2700K, 3000K	95	>95	>85
3500K, 4000K	95	>95	>75

CXM-22 Part Brojevi

Sljedeće tabele opisuju proizvode sa tipičnim fluksom i minimalnim fluksom izmjerenim na 1100mA i specificiranim na Tj=85ºC. Vrijednosti na 25ºC su izračunate i prikazane samo kao referenca.

CCT	Izlaz Flux (lm)		Referenca	Boja Rendering Indeks	Ordering Part Broj
CCT	Tip. (85ºC)	Min. (85ºC)	Tip. (izračunati) (25ºC)	CRI (min.)	3-korak MacAdam Elipsa
2700K	7,840	7,290	8,470	80	CXM-22-27-80-54-AC30-F4-3
	6,460	6,010	6,980	90	CXM-22-27-90-54-AC30-F4-3
	6,180	5,750	6,675	95	CXM-22-27-95-54-AC30-F4-3
3000K	8,425	7,835	9,090	70	CXM-22-30-70-54-AC30-F4-3
	8,285	7,705	8,950	80	CXM-22-30-80-54-AC30-F4-3
	6,970	6,480	7,525	90	CXM-22-30-90-54-AC30-F4-3
	6,510	6,050	7,030	95	CXM-22-30-95-54-AC30-F4-3
3500K	8,530	7,935	9,215	80	CXM-22-35-80-54-AC30-F4-3
	7,105	6,610	7,675	90	CXM-22-35-90-54-AC30-F4-3
	6,795	6,320	7,340	95	CXM-22-35-95-54-AC30-F4-3
4000K	9,270	8,620	10,010	70	CXM-22-40-70-54-AC30-F4-3
	8,645	8,040	9,335	80	CXM-22-40-80-54-AC30-F4-3
	7,500	6,970	8,100	90	CXM-22-40-90-54-AC30-F4-3
	6,960	6,475	7,510	95	CXM-22-40-95-54-AC30-F4-3

CCT	Izlaz Flux (lm)		Referenca	Boja Rendering Indeks	Part Broj
	Tip. (85ºC)	Min. (85ºC)	Tip. (izračunati) (25ºC)	CRI (min.)	5-korak MacAdam Elipsa	3-korak MacAdam Elipsa
5000K	9,425	8,765	10,180	70	CXM-22-50-70-54-AC30-F4-5	CXM-22-50-70-54-AC30-F4-3
	8,700	8,095	9,400	80	CXM-22-50-80-54-AC30-F4-5	CXM-22-50-80-54-AC30-F4-3
	7,535	7,010	8,140	90	CXM-22-50-90-54-AC30-F4-5	CXM-22-50-90-54-AC30-F4-3
6500K	9,435	8,775	10,190	70	CXM-22-65-70-54-AC30-F4-5	CXM-22-65-70-54-AC30-F4-3
	8,670	8,065	9,365	80	CXM-22-65-80-54-AC30-F4-5	CXM-22-65-80-54-AC30-F4-3

CXM-22 Operating Karakterristics1

Optičke i električne karakteristike

Parametar	Simbol	Minimum	Tipično	Maksimum	Jedinica
Forward Current2	Ako		1,100	2,200	mA
Forward Voltage3	Vf	48	51.5	55	V
Snaga			56	125	W
Temperatura radnog kućišta4	T c			105	ºC
Prečnik površine koja emituje svetlost	LES		22		mm
Toplinska otpornost (spoj-na-kućište)	Θjc		0.17		ºC/W
Temperatura spoja	Tj			140	ºC
Ugao gledanja			120		Stepen
