SST-10-DR

Hortikultura LEDS

Pošaljite upit

Preuzimanje datoteka

Opis

SST-10-DR tamnocrvena LED dioda

Karakteristike
• Tamnocrvena LED dioda velike snage sa vršnom talasnom dužinom od 660nm
• Efikasnost zidnog-utikača: tip. 52% @350mA
• Ugao gledanja od 90 ili 130 stepeni pri 50% IV
• Niska termička otpornost
• Ugrađena-ESD zaštita
• Usklađen sa RoHS i REACh

Prijave
• Hortikultura / Growlights
• Nauke o životu
• Medicinski

SST-10 Binning Struktura

SST-10 tamnocrvene LED diode su testirane na svjetlosni tok i kromatičnost pri pogonskoj struji od 350 mA - 20 ms pojedinačnog impulsa i smještene u jednu od sljedećih kutija za svjetlosni tok (FF) i hromatičnost (WW):

Flux Kante - Test stanje=350mA, 250C, 20ms puls

Flux Bin (FF)	Minimalni fluks (mW)	Maksimalni fluks (mW)
J	350	390
K	390	430
L	430	470
M	470	510

Talasna dužina Kante - Test stanje=350mA, 250C, 20ms puls

Hromatičnost (WW)	Minimalna talasna dužina (nm)	maksimalna talasna dužina (nm)
D1	640	645
D2	645	650
D3	650	655
D4	655	660
D5	660	665
D6	665	670

Informacije o naručivanju

Proizvodi	Ordering Part Broj	Opis
SST{1}}10-DR-B90	SST-10-DR-B90-xx123	Visoka snaga 1 mm2 tamnocrvena LED dioda u paketu za površinsku montažu 3535 i objektiv od 90 stepeni
SST{1}}10-DR-B130	SST-10-DR-B130-xx123	Visoka snaga 1 mm2 tamnocrvena LED dioda u paketu za površinsku montažu 3535 i objektiv od 130 stepeni

SST-10 tamnocrveni komplet za smeće Red Kodovi

Boja	Luminous Flux		Chromaticity Bins	Kit Number
	Bin Kit Flux Kod	Min. Flux
Deep Red	J	350	D1,D2,D3,D4,D5,D6	J660
	K	390	D1,D2,D3,D4,D5,D6	K660

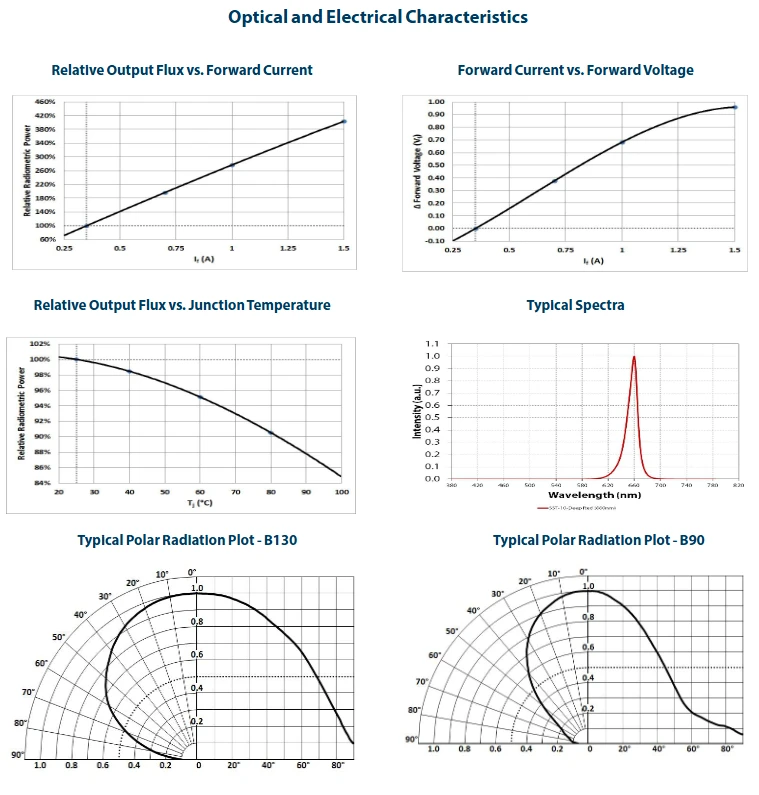

Optičke i električne karakteristike na 350mA

Parametar	Simbol	Minimum	Tipično	Maksimum	Jedinica
Forward Current2	Ako		350	1,500	mA
Izlazna snaga	Φ r		410		mW
Forward Voltage	Vf	1.8	2.10	2.6	V
Fotosintetski fotonski tok (PPF)	PPF400-700nm		2.24		μmol/s
PPF efikasnost (PPE)	PPE400-700nm		3.05		μmol/J
{0}Efikasnost zidne utičnice	WPE		56		%
Ugao gledanja	2 Ø1/2		90 ili 130		stepeni
Peak Wavelength	λP	640	660	670	nm
FWHM	Δλ1/2	20	22	24	nm
Toplinska otpornost (električna)	RTH		5.3		stepen /W

Apsolutne maksimalne ocjene2

Parametar	Simbol	Ocjena	Jedinica
Naprijed struja3,4	I	1.5	A
Power Dissipation	PD	4.0	W
Reverse Voltage	Vr	5	V
Temperatura skladištenja	TsTg	-40~100	stepen
Temperatura spoja	TJ	115 ºC	stepen
Temperatura lemljenja	TsLD	JEDEC 020, 260 ºC
ESD osjetljivost (HBM)	Vb	6000	V
