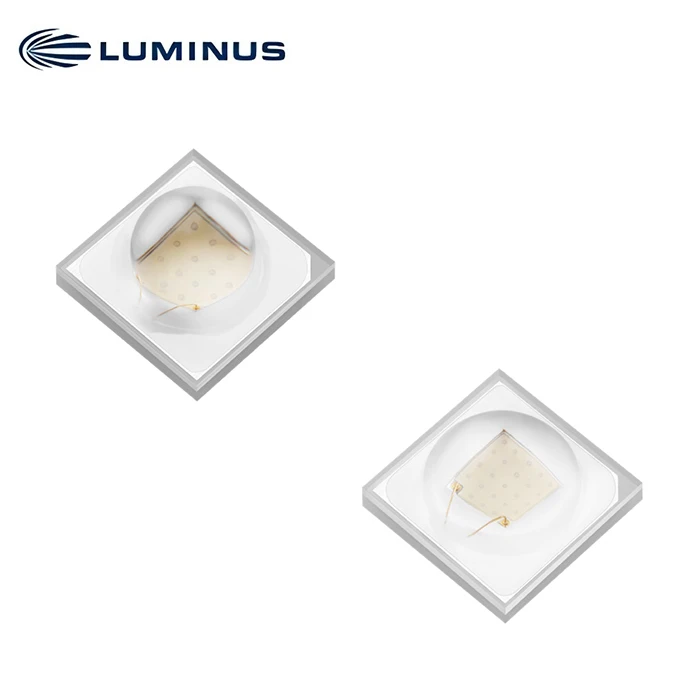

SST-10-G Zelena LED dioda

Karakteristike
• Zelena LED dioda velike snage sa tipičnom vršnom talasnom dužinom od 527 nm
• Efikasnost zidnog-utikača: tip. 34% @350 mA
• Ugao gledanja od 90 ili 130 stepeni pri 50% IV
• Niska termička otpornost
• 6 kV HBM ESD ocjena po ANSI/ESDA/JEDEC JS-001

Prijave
• Industrial / Machine Vision
• Nauke o životu / Medicina
• Akcentno i efektno osvetljenje
• Arhitektonsko osvetljenje
• Osvetljenje pozornice

Brojevi delova za naručivanje

Boja	Radiometrijski tok		Wavelength Bin	Ugao gledanja	Ordering Part Broj
	Minimalni Flux Bin1	Minimalni fluks²
Zeleno	F	230 mW	G3, G4, G5, G6, G7	130 stepeni	SST{1}}10-G-B130-F530
				90 stepeni	SST{1}}10-G-B90-F530

Nomenklatura broja dijela

SST 10 G

Porodica proizvoda

Chip Area

Boja

Konfiguracija paketa

Bin Kit

S: Površinski nosač

S: Dome Lensed

T: Jedan emiter

10: 1,0 mm2

G: Zeleno

Konfiguracija lemne ploče

B: tip B

- vidi stranicu 13 i 14<###>Ugao gledanja

130: 130 stepeni

90: 90 stepeni

Minimalni Flux Bin

Talasna dužina BinKit Pogledajte 'Struktura bininga' na stranici 3 za detalje

Binning Structure

Radiometrijske posude za protok 1

Flux Bin	Binning @ 350 mA, Tj= 25 stepen
Flux Bin	Minimalni fluks (mW)	Maksimalni fluks (mW)
F	230	270
G	270	310
H	310	350
J	350	390

Prednji naponi 2

Voltage Bin	Binning @ 350 mA, Tj= 25 stepen
Voltage Bin	minimalni napon (V)	maksimalni napon (V)
V1	2.4	2.9

Peak Wavelength Bins

Wavelength Bin	Binning @ 350 mA, Tj= 25 stepen
Wavelength Bin	Minimalna talasna dužina (nm)	maksimalna talasna dužina (nm)
G3	515	520
G4	520	525
G5	525	530
G6	530	535
G7	535	540

Binning Structure

Konverzija radiometrijske snage u lumen1

Radiometrijska snaga u lumene			vršna talasna dužina (nm)
Radiometrijska snaga u lumene			>515 nm	>520 nm	>525 nm	>530 nm	>535 nm
Flux Bin	F	>230 mW	98 - 126 lm	108 - 137 lm	117 - 146 lm	124 - 154 lm	131 - 160 lm
	G	>270 mW	115 - 145 lm	126 -157 lm	137 -168 lm	146 - 177 lm	154 -183 lm
	H	>310 mW	132 - 164 lm	145 - 177 lm	157 - 189 lm	168 - 199 lm	177 - 207 lm
	J	>350 mW	149 - 182 lm	164 - 198 lm	177 - 211 lm	189 - 222 lm	199 - 231 lm

Karakteristike

Parametar (Ako= 350 mA, Tj= 25 stepen)		Simbol	Vrijednost	Jedinica
Forward Voltage	Minimum	Vf min	2.4	V
	Tipično	Vf typ	2.6
	Maksimum	Vf max	2.9
Forward Current		Ako	350	mA
Tipični radiometrijski fluks		Φr	310	mW
Efikasnost zidnih utikača		WPE	34	%
FWHM	Minimum	1/2 min	30	nm
	Tipično	Δλ 1/2 tip	33
	Maksimum	1/2 max	36
Ugao gledanja		2θ1/2	90 ili 130	stepen
Peak Wavelength	Minimum	λp min	515	nm
	Tipično	λp tip	527
	Maksimum	λp max	540
Električna termička otpornost (spoj sa tačkom lemljenja)1		Rth JS elek	5.3	stepen /W

Apsolutne maksimalne ocjene1, 2

Parametar		Simbol	Vrijednosti	Jedinica
Prednja struja (CW)	Minimum	Ako je CW min	0.1	A
Prednja struja (CW)	Maksimum	Ako je CW max	1.5	A
Reverse Voltage		V r	5	V
Power Dissipation		PD	5	W
Temperatura spoja		T j	115	stepen
Raspon temperature skladištenja		T stg	-40 do 100	stepen
ESD otporni napon ANSI/ESDA/JEDEC JS-001 (HBM, klasa)		VESD	6	kV
